電路板中陰離子和有機酸的測定
印制電路板(Printed circuit boards),又稱印刷電路板,多用“PCB”來表示,是電子元器件電氣連接的提供者。印刷電路板的生產工藝十分復雜,其生產過程會使用大量的化學品,從而引入各種離子污染物。某些陰離子對電路板的絕緣性能和使用壽命有很大影響,例如Cl-來源于焊接過程中的助焊劑,其含量過高會造成電化學腐蝕同時可能導致漏電;Br-源于焊接殘留和標記用墨水殘留,其含量過高可能造成腐蝕,殘留的SO42-會造成腐蝕或電路板上晶體的生長。因此PCB的供應商和使用商均把離子表面潔凈度作為質量控制一項重要指標。
PCB行業公認的測試標準IPC TM-650手冊,是一套非常全面的PCB行業測試規范,從PCB的機械特性、化學特性、物理特性、電氣特性、環境特性等方面給出了詳盡的測試方法及測試要求。其中《IPC-TM-650(2.3.28B)電路板離子分析 離子色譜法》明確了7種陰離子和8種弱有機酸的檢測要求。采用異丙醇-水混合溶液浸泡一定面積的PCB板,通過離子色譜檢測混合液中不同離子,可實現對PCB板表面污染物的定性和定量分析。
色譜條件
分析柱:SH-G-1+SH-AC-11
流動相:12 mM KOH(EG)
流速:1.0 mL/min
抑制器:SHY-A-6
進樣體積:25 μL
前處理:依據標準IPC-TM-650 2.3.28處理
(a) 將電路板裝入PE自封袋,加入定量的異丙醇和水(75:25)混合溶液,排除氣體,使提取液與電路板充分接觸(電路板表面積與提取液體積比例約為0.5 mL/cm2),整個體系置于80℃水浴1 h;
(b) 將浸出液倒出至三角瓶中,置于90℃水浴鍋中2h,使異丙醇揮發溢出;
(c) 將所得溶液轉移至100mL容量瓶中,定容至刻度,過0.22μm濾膜進樣分析;
(d) 將定量異丙醇水混合溶液按上述步驟處理,作為提取袋的溶劑空白。

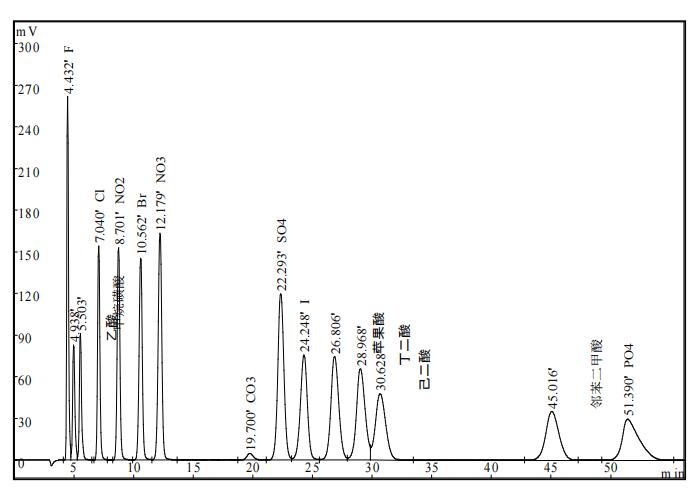

陰離子標準品譜圖
Related Products
查看詳情
查看詳情
查看詳情
查看詳情
related news
初春三月,萬物復蘇,是一個嶄新的開始,也是企業鼓足干勁,蓬勃發展的時期。3月9日,青島科技大學分析測試中心主任于立巖、高級工程師張玉冰一行到訪青島盛瀚色譜技術有限公司,進行參觀和指導。
1月8日上午,青島市分析測試學會第九屆理事會議二次會議、“盛瀚杯”青島大學第一屆研究生大型儀器技能大賽頒獎儀式及青島大學分析測試中心&青島盛瀚色譜技術有限公司校企合作揭牌儀式在青島大學會議中心順利召開。
很多人在使用離子色譜柱時都存在這樣一個誤區:直接用純水沖洗。其實這種做法是錯誤的,在一般情況下,如果直接使用純水對離子色譜柱進行沖洗,很容易導致離子色譜柱中的固定相流失并且出現相塌陷現象,因此一般情況下并不建議直接使用純水對離子色譜柱進行沖洗。

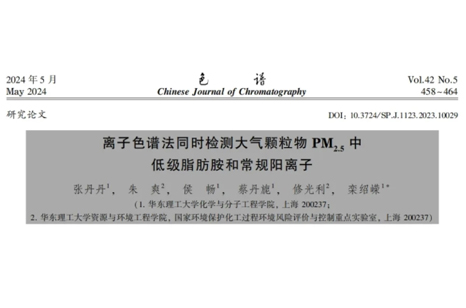

近日,華東理工大學欒紹嶸老師及所在團隊在色譜期刊發布了題為“離子色譜法同時檢測大氣顆粒物PM2.5中低級脂肪胺和常規陽離子”的研究論文。該研究采用盛瀚SH-CC-9色譜柱,建立了一種新的離子色譜檢測方法,實現了大氣脂肪胺中MA、DMA、TMA、EA 4種短鏈脂肪胺及5種常見陽離子的同步分析,對研究大氣脂肪胺的組成和來源、評估大氣污染狀況、監測環境空氣質量和保護人類健康具有重要意義。
